每天加工板材數量

刨花板

45--95張

密度板

80--150張

多層板、實木板

60--110張

刀具

加工板材數量

刨花板：8-20張

密度板：50-70張

多層板、實木板：20-35張

效率方面

打孔速度

2秒/個

切割速度

12-20米/分鐘

人員數量

2人

序號

配置型號

品牌

品牌LOGO

1

控制系統

新代系統

2

驅動

雷賽總線伺服

3

主軸電機

德國UFC/RUNDAWORDS

4

減速機

臺邦

5

導軌

德國SLM

6

絲桿

臺灣TBI

7

齒條

BECHARM研磨

BECHARM

8

變頻器

臺灣Hpmont/豪美定制款

9

低壓電器

法國施耐德Schneider/西門子

操作系統 Control system

新代系統，帶手輪 Taiwai LNC（MW2200A） Handwheel

工作電壓

380V±5%   50HZ1±1%

外形尺寸 Dimension

6000*2300*2500mm

有效工作行程 Working size

雙臺面1220*2440mm, 1220*2800mm(支持定制尺寸 Customized size available），最大進料高度70mm。

床身結構Machine structure

10腿重型床身，高溫淬火 Heavy duty with six leg, high temperature quenching

床身加工方式
 Machine processing method

大型五面銑自動加工，精度2絲 Automatic 5 side machining with accuracy is 0.002mm

傳動組件
 Drive parts

X、Y高精密齒輪齒條傳動 Z軸絲杠，Y軸德國SLM30導軌，帶法蘭滑塊 Y-axis is German SLM30 guide with flange slider

整機齒條 Rack

BECHARM研磨 BECHARM Griding

導軌齒條安裝誤差 Rail guide and rack installation error

導軌齒條安裝打表小于5絲 Less than 0.05mm

Z軸組件
 Z axis parts

Z軸雷賽1500w總線伺服電機帶抱閘
Z axis is Leisai 1kw servo motor with holding brake

Z軸固定方式 Z axis fixed method

采用一體電機絲桿軸承C＆U軸承 Adopt integrated motor screw rod bearing C & U

Z軸絲桿 Z axis screw rod

臺灣TBI絲桿 Taiwan TBI

整機電機組 Motor group

雷賽1500W總線伺服 Leisai 1500w servo

整機減速機 Reducer

臺邦高精度減速機  GPG high precision reducer

主軸功率 Main spindle power

德國UFC自動換刀主軸 9KW German UFC spindle 9KW,24000r/min)

變頻器 Frequency converter

臺灣海浦蒙特Hpmont Taiwan Hpmont，豪美定制款變頻器

臺面結構 Working table structure

棕紅色高品質加厚ABS臺面  High quality Thickened ABS with brownish red　color

分區 Subregion

真空吸附12分區 Vacuum table with 6 subregion

真空吸附功率 Vacuum power

11KW水冷大功率真空泵11kw Water cooled high power vacuum pump

吸塵方式 Dust collector method

主軸自動分區吸塵 Spindle automatic partition dust collector

對刀方式 Tool setting method

千分級自動對刀儀 Thousand classification automatic tool setting instrument

電器元件 Electrical components

法國施耐德Schneider France  Schneider /西門子Siemens

整機線纜 Cable

德國高柔雙護全屏蔽線纜 German high flexible double protection full shield cable

定位系統 Position system

直角板材定位系統 Right angle panel  position system

輔助功能 Auxiliary function

側面急停按鈕，定位氣缸，除塵 Side emergency stop button, positioning cylinder and dust collector

機柜 Machine cabinet

獨立大機柜，四風扇循環散熱方式 Independent large cabinet with four fans circulating cooling mode

外觀 Appearance

整機工業級設計外觀，外包圍美觀大方 The whole machine is industrial design appearance , beautiful and generous surrounding

整機速度 Working speed

極限速度可以達到80米/分鐘  Limit speed can reach 80 m / min

支持軟件 Software

支持G代碼/code：（nc）、mmg、Plt、eng、dxf的拆單或門板軟件 Support G code / Code: (NC), MMG, PLT, Eng, DXF dismantling software or door panel software

售后保障 Ｗarranty period

符合出口質量標準，整機質保1年  1 Year with export quality standards

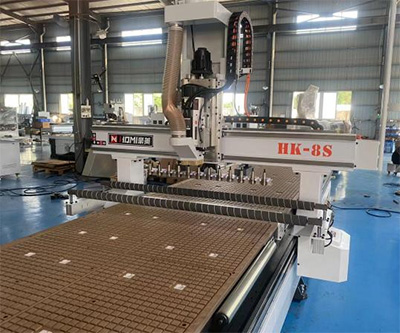

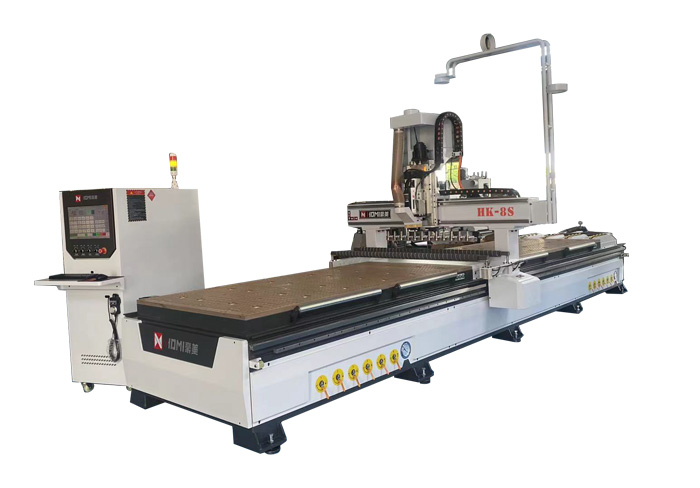

圖片展示

細節描述

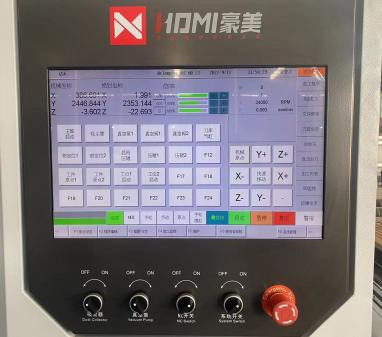

屏幕 Screen

清華紫光高清工業屏，新代系統控制界面設計人性化，傻瓜式操作，操作員經簡單培訓即可上崗，無需技術工。機器動作敏捷迅速，效率高，幫您實現產能飛躍。

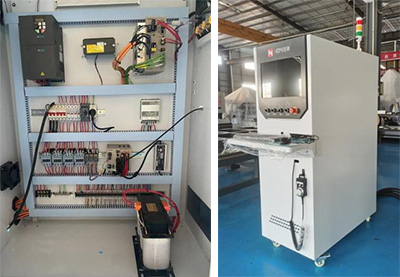

控制電箱

大機柜，通風散熱，保證電器元件的工作環境，
控制柜內重要電器元器件均采用施耐德等進口電器元件；主線路上配有濾波器，可以消除干擾，保證了控制系統的穩定性。

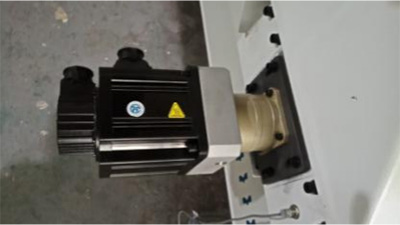

伺服電機

伺服驅動采用雷賽1500W大功率伺服馬達，其具備高速度、高精度的傳動最高性能，馬達最大轉矩可達350%

側面輔助輪

側面輔助上料功能

壓輥（選配功能）

輔助壓板，使小板不跑位

對刀儀

千分級高精度帶吹塵對刀儀，重復精度為0.002mm，IP68防護等級，300萬次觸點壽命，304不銹鋼線纜保護軟管，外罩保護盒。

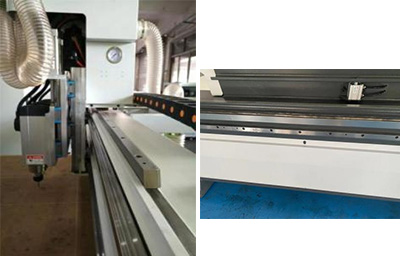

導軌齒條

SLM30 導軌：規格大，接觸面大，承載負荷能力強，在高速加工過程中可以更好的保證運行穩定性。導軌安裝面全部大型銑床銑平，數控打孔，精度高。

主軸電機

風冷式9KW自動換刀高頻主軸最大轉速24000r/min.

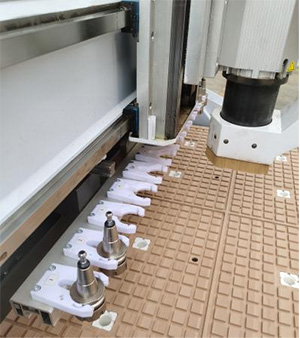

直排12刀庫

直排式12刀庫，刀庫自動進退，換刀簡單，精準。

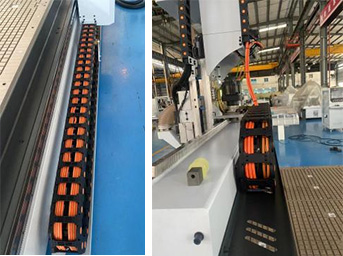

拖鏈

采用新型拖鏈，內分格，將信號線、電源線按照規格區分開，更好的防御信號干擾，同時也杜絕了線纜工作過程中擰在一起。電纜線采用高揉性屏蔽線，使用壽命更長

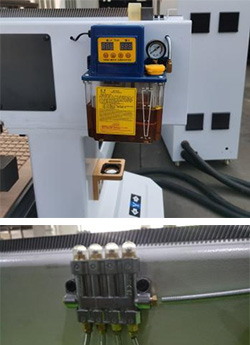

集中潤滑系統

采用智能中央集中潤滑系統配套容積式分流系統，讓設備的滑塊、軌道等運動系統自動保養，可調試油路設計，保證各注油點潤滑油的供給，延長設備使用周期

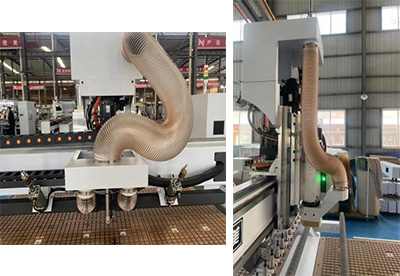

吸塵

超大吸塵罩，符合流體力學最優原理，雙向吸塵可使吸塵率達90%以上，效果提升40%，工廠更干凈、環保！

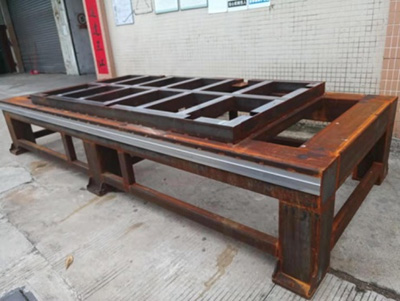

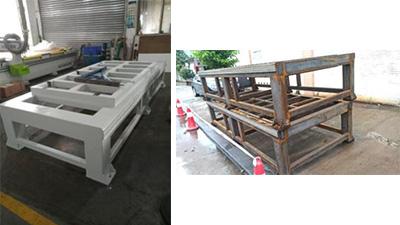

床身

采用方鋼焊接，回火處理，消除焊接應力，保證使用多年后不會變形。床身加強筋比較密集，增加了床身強度，保證底板不變形。

結構

床身經過精密計算保證操作員工翻料操作速度以及定位的準確性，是同行設備的兩倍以上并且沒有任何誤差，高剛性機體結構設計，并經材料應力分析及火處理，使機臺精度永久不變形。

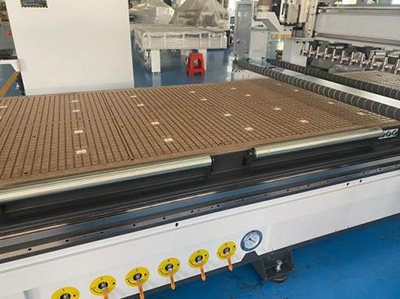

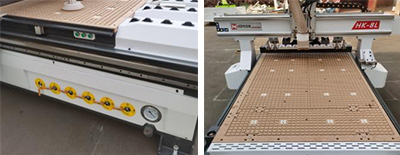

真空臺面和吸附

高品質ABS膠底板，耐寒耐熱，南北溫差不變形不爆裂。12個真空通道，吸力強勁。6個真空分區，可自由開閉分區，大小板均可吸附良好。

物流

安全生產，安全發貨，設備到達后，技術工程師當天到達用戶現場進行安裝、調試培訓。
